『computer network-3』network layer
网络层

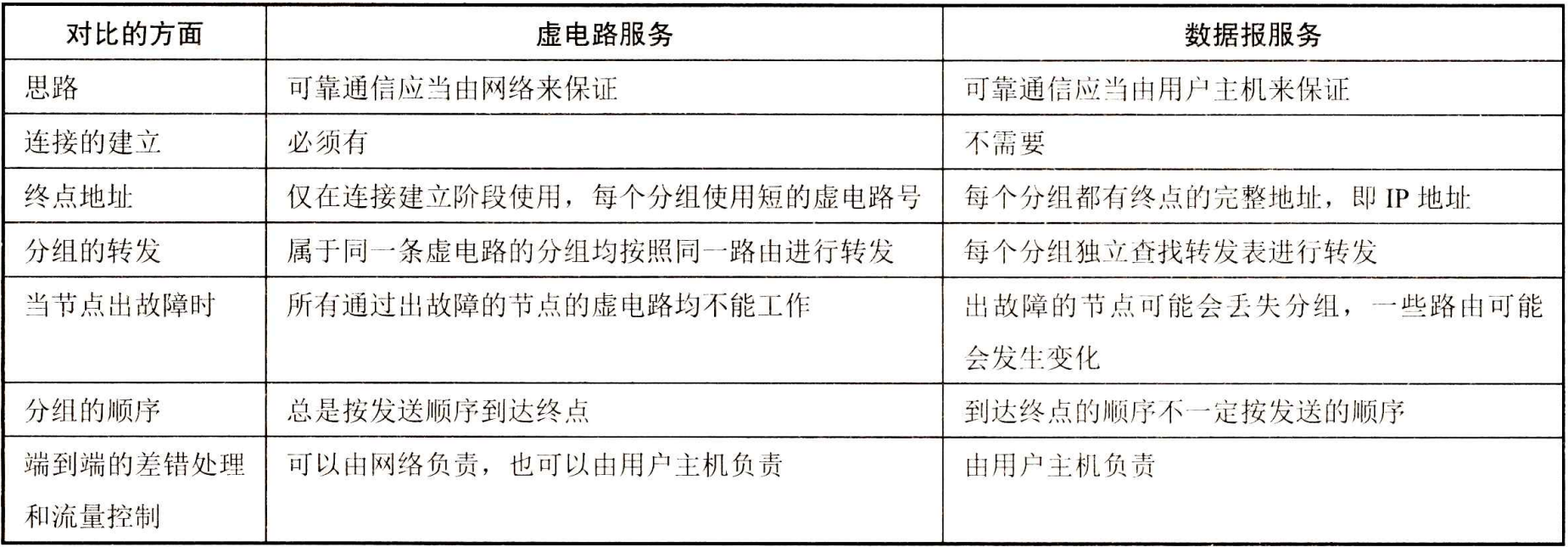

一、网络层提供的两种服务
面向连接的服务：虚电路；以电信公司为代表的一派支持，电话没有差错处理能力，故传输网络必须可靠
- 通信双方开始数据传输前，先由网络建立连接，由网络保证数据传输可靠性
- 虚电路通信时，首部无需填写完整的目的主机地址，只需要填写虚电路编号（减少分组开销）
注意：虚电路只是一种逻辑连接，分组沿逻辑连接传送，并不是真正建立了一条物理连接
无连接的服务：数据报；以Internet为代表的一派支持，电脑比电话有更强的差错处理能力
- 网络在发送数据时不需要先建立连接，每个分组在网络中独立传送
- 网络层要设计得尽可能简单，向上层提供简单灵活、无连接的、尽最大努力交付的数据报服务（不可靠交付）
注意：网络层不保证服务质量，分组可能出错、丢失、重复或失序；由上层运输层负责可靠通信
二、网际协议IP
网际协议（Internet Protocol）：TCP/IP体系中最重要的两个协议之一
各层网络的中间设备：将网络互相连接的设备
物理层：转发器
数据链路层：网桥 or 交换机
注意：物理层 和 数据链路层 的设备知识把网络扩大了，不能称之为网络互连
网络层：路由器，真正的网络互连
网络层以上：网关（比较复杂、使用较少）
虚拟互连网络：即 逻辑互联网络，屏蔽了各网络的具体异构细节，在网络层上看好像是一个统一的网络
- 直接交付：查找转发表，若目的主机在本网络上，就不需要经过路由器而是直接交付
- 间接交付：查找转发表，若目的主机不在本网络上，就需要转发给其它路由器进行间接交付
分类的IP地址：分配给主机或路由器的标识符，目前使用的IPv4为32位IP地址；IP地址由ICANN机构分配
IP地址的表示方法：32bit，采用点分十进制记法，将IP地址用4段十进制数字表示，并在段间插入一个小数点

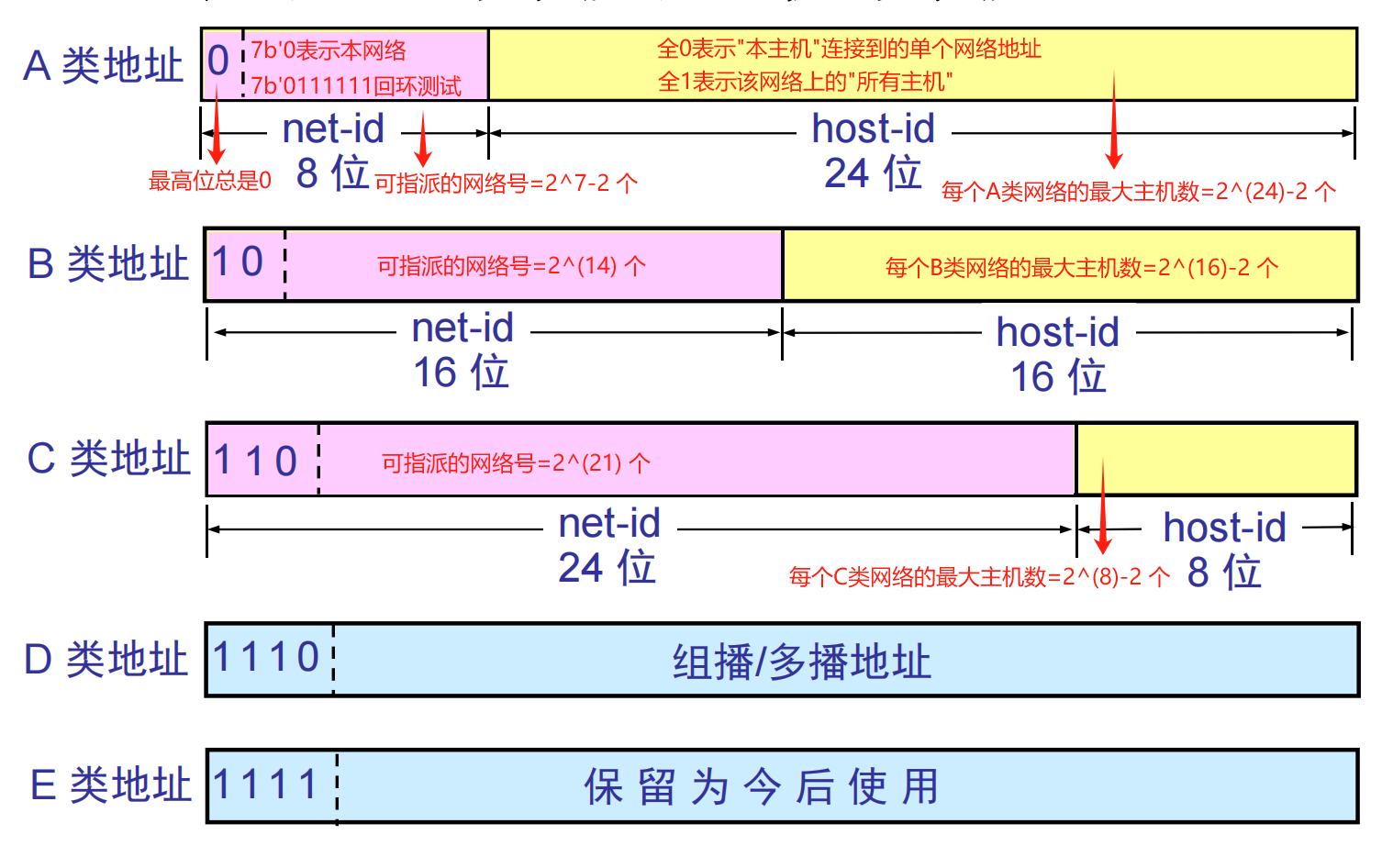

IP地址的分类：分为A、B、C、D、E五类，IP地址 ::= {<网络号>, <主机号>}
各地址的范围：看点分十进制的最高字节
- A类地址：最高字节 \(\le\) 127
- B类地址：128 \(\le\) 最高字节 \(\le\) 191
- C类地址：192 \(\le\) 最高字节 \(\le\) 223
- D类地址：224 \(\le\) 最高字节 \(\le\) 239
- E类地址：240 \(\le\) 最高字节 \(\le\) 255

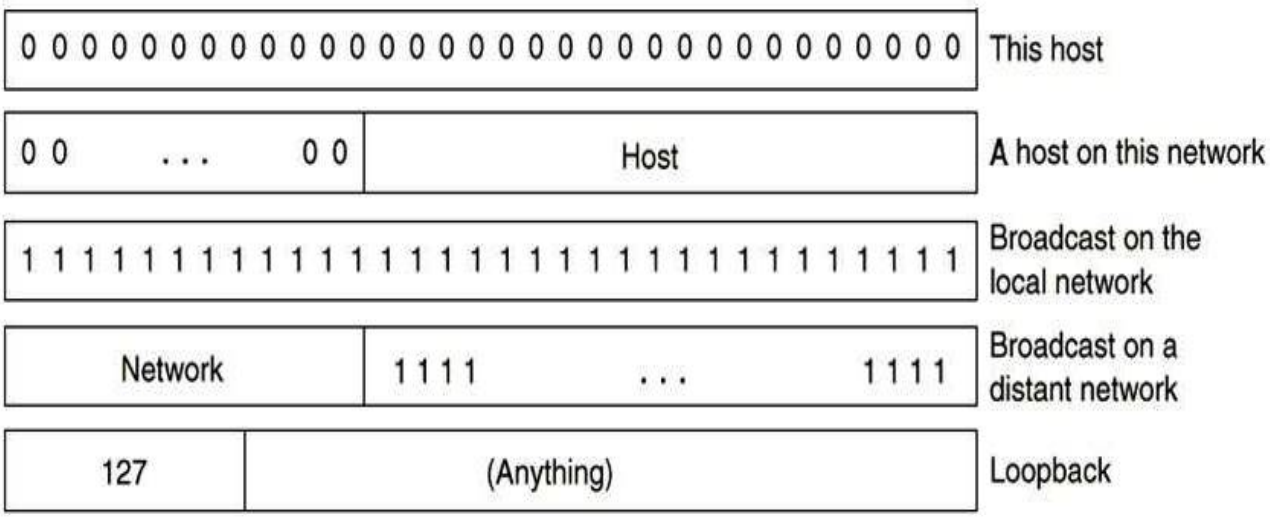

特殊IP地址：这些IP地址不会被指派，仅用于特定情况
- {0, 0}：本网络上的本主机；能作为源地址，不能作为目的地址
- {0, X}：本网络上主机号为 X 的主机；能作为源地址，不能作为目的地址
- {全1, 全1}：本网络上进行广播的地址（路由器不转发）；不能作为源地址，能作为目的地址
- {Y, 全1}：对网络号为 Y 的网络上的所有主机进行广播；不能作为源地址，能作为目的地址
- {127, 非全0且非全1}：用于本机软件回环测试；能作为源地址，能作为目的地址
IP地址的特点：
- 分等级的地址结构：
- 网络前缀是第一级地址（由管理机构分配），主机号是第二级地址（由单位自行分配，便于管理）
- 转发时仅考虑网络前缀，无需考虑目的主机号 \(\Rightarrow\) 减少转发表所占存储空间，缩短查找转发表的时间
- 多归属主机：由于路由器至少连接到两个网络上，故一个路由器至少有两个不同的IP地址
- 用转发器（物理层）或交换机（链路层）连接的网络仍属于一个网络；拥有不同网络前缀的局域网必须使用路由器进行互联
- 同一个局域网上的主机 or 路由器使用的网络前缀（网络号）必须相同；局域网地址的主机号部分为全0
- 匿名网络：点对点链路（"/31"，即只有两个IP地址）构成的网络不分配IP地址（节省IP地址资源）
- 分等级的地址结构：

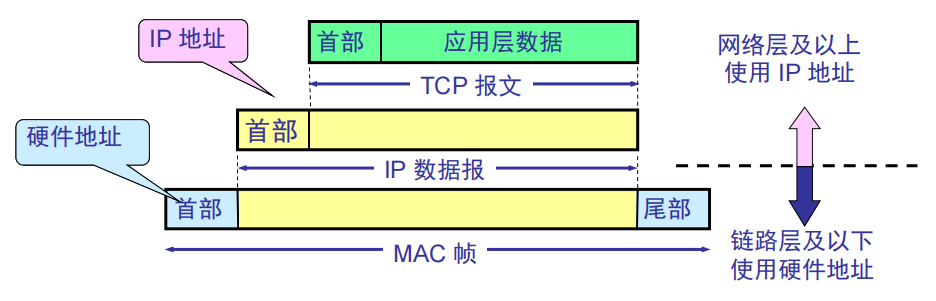

IP地址与硬件地址(MAC地址)：
- IP地址：网络层 及 以上各层使用的地址，是一种逻辑地址；设置在IP数据报首部
- 物理地址：数据链路层 以及 物理层使用的地址；设置在MAC帧首部
ARP与RARP协议：分别实现同一局域网内 IP地址 \(\rightarrow\) MAC地址 与 MAC地址 \(\rightarrow\) IP地址 的转换
ARP高速缓存：存放本局域网内各主机或路由器的IP地址到MAC地址的转换项
ARP(发送)请求分组：发送方IP地址 + 发送方MAC地址 + 接收方IP地址
ARP(接收)响应分组：接收方IP地址 + 接收方MAC地址
注意：ARP发送请求是局域网内广播发送，ARP响应请求是局域网内单播发送(只返回给发送方)
主机A想给本局域网上的主机B发送IP包：
- 在主机A的ARP cache中查找主机B的IP地址项
- 若存在主机B的IP地址项，将对应的硬件地址写入MAC帧，通过局域网发送
- 若不存在，在局域网内广播ARP请求；当主机B收到ARP请求时，向主机A返回ARP应答（告知B的物理地址）
注意：ARP解决同一局域网内IP地址和硬件地址的映射问题；若目的主机不在本局域网内，IP包需经路由器转发
运行ARP协议：主要分为以下四种情况：
- \(\text{H}_1\)发送数据至同一网络的\(\text{H}_2\)：\(\text{H}_1\)广播(\(\text{N}_1\))ARP请求分组，获得\(\text{H}_2\)的MAC地址
- \(\text{H}_1\)发送数据至不同网络的\(\text{H}_3\)：\(\text{H}_1\)广播(\(\text{N}_1\))ARP请求分组，获得连接两个网络的\(\text{R}_1\)的MAC地址（剩余工作由\(\text{R}_1\)完成）
- \(\text{R}_1\)发送数据至邻接网络的\(\text{H}_3\)：\(\text{R}_1\)广播(\(\text{N}_2\))ARP请求分组，获得\(\text{H}_2\)的MAC地址
- \(\text{R}_1\)发送数据至非邻接网络的\(\text{H}_4\)：\(\text{R}_1\)广播(\(\text{N}_2\))ARP请求分组，获得连接\(\text{N}_2\)的\(\text{R}_2\)的MAC地址（剩余工作由\(\text{R}_2\)完成）
注意：ARP cache中的每个映射项目都有生存时间，超过生存时间的项目会被删除

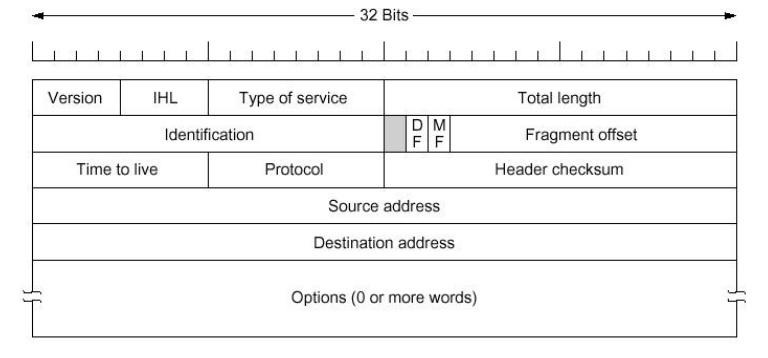

IP数据报的格式：首部 + 数据
首部固定部分：
版本：占4bit，目前IP协议版本是IPv4；通信双方使用协议IP版本必须一致
首部长度：占4bit，单位为一个word(32bit) \(\Rightarrow\) 首部长度最长可达60Byte（15 \(\times\) 32 / 8 Byte）
区分服务：占1byte，表示服务类型，一般被忽略
总长度：占2byte，表示首部 + 数据部分总长度，单位为一个Byte \(\Rightarrow\) 总长度最大可达65535Byte
标识：占2btye；当数据报长度 > MTU时要分片传输，各数据报片具有相同的标识，便于各分片重装为原来的数据报
标志：占3bit，其最低位为MF、中间一位为DF，最高位无意义 MF=1表示该分片后面"还有分片"，MF=0表示是最后一个分片 DF=1表示“不能分片”，DF=0表示允许分片7
片偏移：占13bit，表示该分片相对于原分组中数据字段起点的偏移，单位为8Byte
生存时间：占8bit，表示跳数限制；每次转发时就将TTL减一，减小至0就丢弃（防止无法交付的数据报浪费网络资源）
协议：占8bit，表示该数据报携带的数据使用何种协议，如ICMP、IP、TCP、UDP、IGMP等

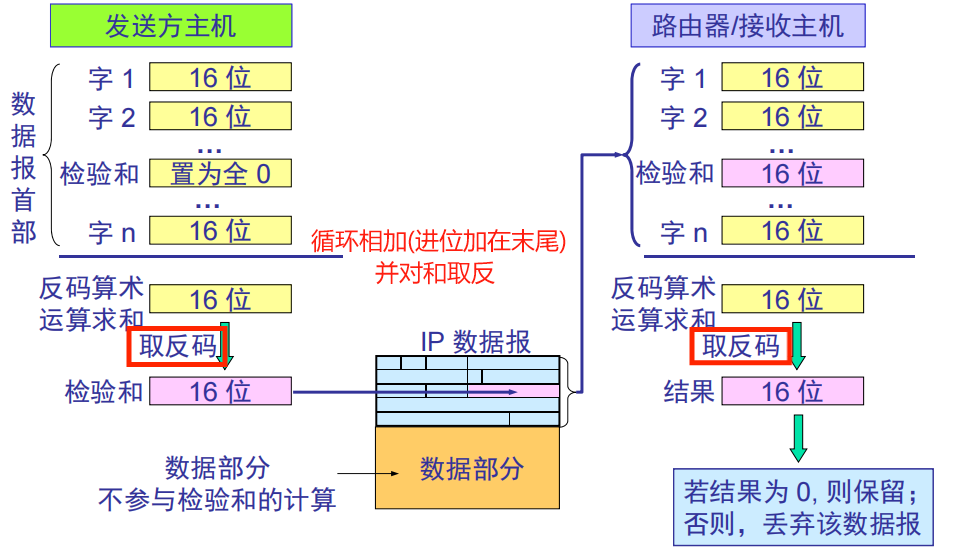

首部校验和：占16bit，只检验数据报首部，不包括数据部分；最终结果（取反后）为全0则可以保留
反码求和：将n个长度为16bit的字按行排列，写出每列"1"的个数
- 拆分数字：将各列数字拆分成 1 + (若干2的幂次之和) or 0 + (若干2的幂次之和)
- 进位：将拆分得到的若干2的幂次按2进制权重向前累加到对应的列上，原列只保留1 or 0
- 循环迭代：若最高位拆分得到的数仍 > 1，继续拆分之，并将拆分得到的数回添到末位上；直至各列位置均 = 0 or 1
注意：也可用16进制计算，各列求和后拆分得到16的倍数 + <16的数，进位 + 循环迭代直至各列位置均 < 16 (0~9A~F)
源地址、目的地址：各占32bit，分别表示发送IP数据报的主机IP地址 和 接收IP数据报的主机IP地址
首部可变部分：选项字段，长度可变，用来支持排错、测量以及安全等措施；实际很少被使用
三、划分子网和构造超网
划分子网的目的：分类IP地址无法适应Internet快速发展的需要（主机数量庞大 + 访问子网需求）

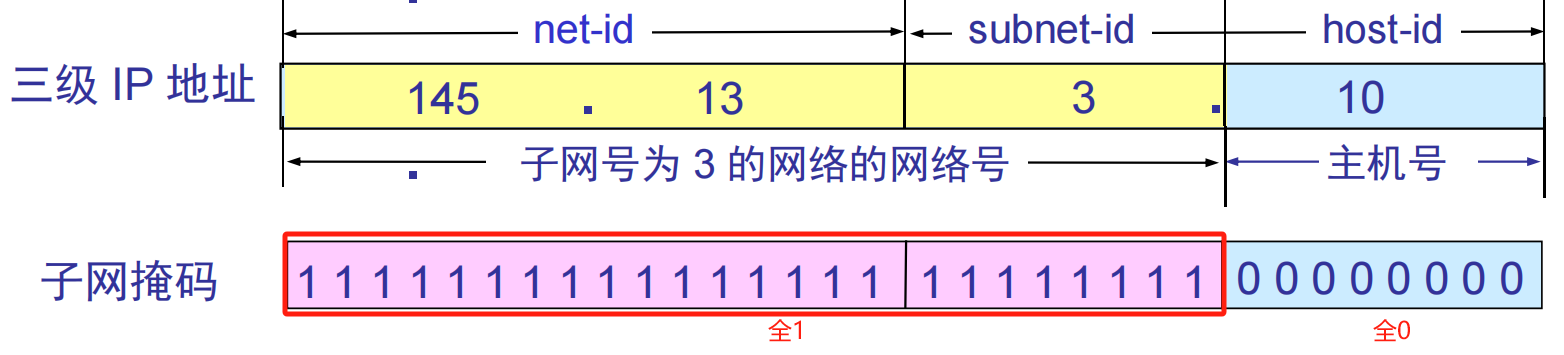

三级IP地址 与 子网掩码：
- 三级IP地址：net-id + subnet-id + host-id
- 子网掩码：net-id 和 subnet-id 部分全1，host-id 部分全0
- 子网地址 = 主机IP地址 & 子网掩码
使用掩码的分组转发过程：路由表项 = 目的网络地址 + 目的网络子网掩码 + 下一跳
- 路由器提取分组首部的目的IP地址D
- 用与路由器直接相连的各网络的子网掩码和D逐位相“与”，若与D匹配则直接交付，否则间接交付（即转入下一步） 匹配 \(\Leftrightarrow\) (目的地址) & (子网掩码) = (主机地址) & (子网掩码)
- 若路由表中存在目的地址为D的特定主机路由，则将分组传送给对应的下一跳路由（否则转入下一步）
- 将路由表中的各子网掩码和D逐位相“与”，若其结果与该行目的地址匹配，则传送给对应的下一跳路由（否则转入下一步） 匹配 \(\Leftrightarrow\) (目的地址) & (子网掩码) = (目的网络地址)
- 若路由表中存在默认路由，则传送给路由表中指明的默认路由器，否则报告转发分组出错
注意：子网内部通过数据链路层MAC帧实现直接交付，涉及ARP缓存的查询
无分类编址 CIDR：用于缓解IP地址枯竭的问题
网络前缀：代替分类地址中的网络号 + 子网号，IP地址 = {<网络前缀>, <主机号>}
- CIDR记法：IP地址后添 "/n"，n表示IP地址高n位是网络前缀
CIDR地址块：由网络前缀相同的连续IP地址组成
- 最小地址 = <网络前缀> + 全0
- 最大地址 = <网络前缀> + 全1
注意：CIDR是无分类的，如果IP地址未指明前缀长度（"/n"），就不知道网络地址是什么
地址掩码：用于计算网络地址，高n位为全1，剩余低位为全0；网络地址 = IP地址 && 地址掩码
路由聚合 与 构成超网：
- 超网：一个CIDR地址块可包含多个分类地址网络，如 255.255.254.0/23（512个主机）可容纳两个C类网络（256个主机）
- 路由聚合：一个表项 \(\rightarrow\) 很多个传统分类地址（可减少路由表中表项的个数），减少了查找转发表所需要的时间
最长前缀匹配：选择匹配成功的表项中具有最长网络前缀的路由
- 让目的地址D依次与路由表中各掩码进行“按位与”操作：(掩码) & (数据报目的地址) = (表项网路地址)
- 若 (某项掩码) & (目的地址D) = (该项网络地址)，说明匹配成功
- 从匹配成功的若干表项中选出网络前缀最长的表项，转发至对应出口
注意：网络前缀越长，说明CIDR地址块越小，路由也就越具体
四、网际控制报文协议 ICMP
ICMP的作用：报告错误 + 测试

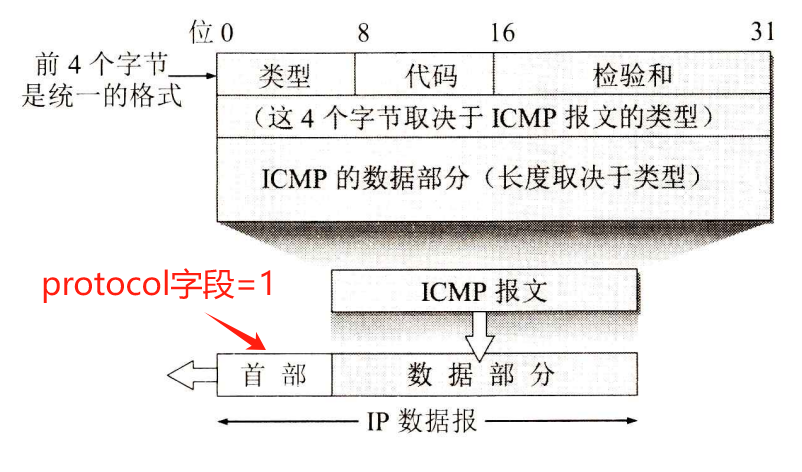

ICMP报文格式：ICMP位于IP层，封装在IP包内传输
注意：首部的检验和检验首部，ICMP报文中的检验和检验数据报
ICMP报文协议：差错报告报文 + 询问报文，主要包括以下9种类型（“询问”包括request+reply）
- 差错报告报文：向源主机发送
- 终点不可达：路由器 or 主机无法传输报文时向源主机发送
- 源点抑制：路由器 or 主机由于拥塞丢弃报文时，向源主机发送此报文，使其放慢发送速度
- 超时：当报文字段TTL=0时，路由器丢弃该报文，并向源主机发送此报文
- 参数问题：路由器 or 主机收到的报文中头部有非法字段时，丢弃数据包，并向源主机发送此报文
- 重定向：路由器向源主机发送此报文告知路由改变，主机下次发送数据报给另外的路由器
- 询问报文：向目的主机发送
- 回声探测：测试网络连通性
- 请求时间：可用于时间同步
- 应用实例：Ping(回声探测，主机回应) + Traceroute(超时检测, 一系列报文的TTL=1, 2, 3, ...)
- 差错报告报文：向源主机发送
五、路由算法及协议
路由器根据路由信息转发分组；路由信息由路由协议生成；路由算法是路由协议的核心
理想路由算法的特性：
- 正确 + 完整：可根据路由正确寻址
- 计算上简单、不能增加过多开销
- 具有自适应性：根据通信量 + 网络拓扑 变化调整路由
- 具有稳定性：通信量和拓扑稳定时，能快速收敛
- 公平性：对所有用户公平
- 最佳路由：能找出最好的路由（时延）
静态路由 与 动态路由：
- 静态路由：非自适应 + 简单开销小（无法及时适应网络变化）+ 适用于小规模网络（人工设置路由）
- 动态路由：自适应 + 复杂开销大（较好地适应网络状态变化）+ 适用于大规模网络（算法协议计算）
自治系统AS：一组路由器，AS内部使用 路由选择协议 + 共同的度量 确定AS内的路由
- 内部网关协议IGP：AS内部使用的路由选择协议，如RIP和OSPF
- 外部网关协议EGP：若源站和目的站处在不同的自治系统中，自治系统边界使用EGP将路由选择信息传递到另一个AS中
RIP报文：距离向量路由协议
RIP特点：
- 简单、适用于小规模网络
- 距离定义为路由器跳数：最长为15、16表示不可达
- 仅与相邻路由器交换信息（即路由表），每30s交换一次

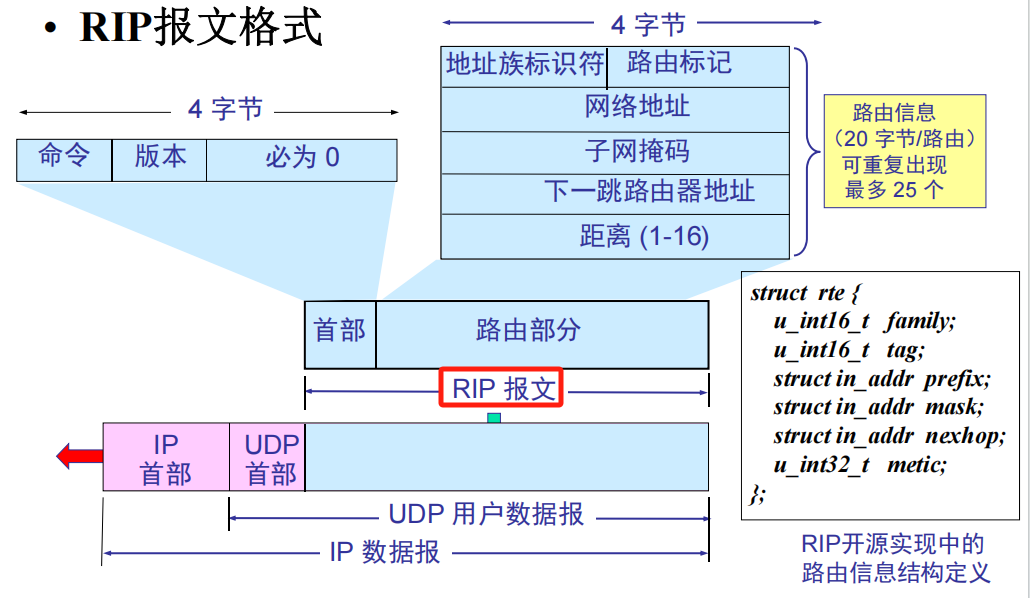

RIP格式：属于用户层协议，封装在UDP用户数据报中
RIP优势与缺陷：
- 优势：实现简单，开销较小
- 缺陷：”坏消息传得慢“
- 网络出现故障时，要经过很长的时间才能传送到所有路由器
- 支持的网络规模有限($$15)
- 每次交换完整的路由表，这导致随着网络规模扩大，开销随之增加
距离向量路由：动态路由算法；各路由器维护一张路由表，存放 目的网络 - 最短距离 - 下一跳 的表项
- 路由器R收到相邻路由器X的RIP报文，把报文下一跳地址改为X，把报文中所有距离d加1得到d'，报文目的地址仍为N
- 对改后RIP报文中的每个项目：
- 若R的路由表中不存在目的网络N，直接将该项目加入路由表即可（N不可达 \(\Rightarrow\) N可能可达）
- 若R的路由表中存在目的网络N：
- 若其下一跳地址仍是X，必须用新的项目更新该项目（保证路由信息是最新的）
- 若其下一跳地址不是X，且d'小于原先距离，用最新的项目覆盖该项目（松弛操作）；否则不更新
- 若3min内未收到相邻路由器的更新路由表（标明邻居不可用），则把此相邻路由器更新为16
链路状态路由：
- 链路状态：本路由器与哪些路由器相邻，以及该链路的“度量”
- 链路状态数据库：每个路由器各自建立，均包含全网络的拓扑结构图，各db保持一致（链路状态数据库的同步）
注意：RIP协议并不知道全网的拓扑结构，只知道全网络dist + 下一跳地址 - 路由表构建：基于全网拓扑图，使用dijkstra算法计算本路由器到其它节点的最佳路径，构建路由表
链路状态路由算法：以下均为双向操作
- 每个节点向邻居发送问候分组（间隔10s一次），了解邻居节点的网络地址、是否可达
- 设置到它每个邻居的成本度量metric
- 构造DD分组，向邻站提供自己数据库中已有的链路状态摘要信息
- （根据摘要信息）邻站向本站发送LSR分组，请求本站没有的 or 可更新的信息
- 本站收到邻站的LSR分组后，发送LSU分组对链路进行更新；更新完毕后，邻站返回LSA分组确认
注意：只要有一个路由器链路状态发生改变，就要使用洪泛法更新全网链路状态，且收到更新分组后要返回确认
OSPF协议：属于链路状态路由协议，直接通过IP数据报传送（不使用UDP）
OSPF特点：
- 收敛速度快：当链路状态发生变化时，通过洪泛方式告知本AS中的其它节点
注意：“洪泛”是指向除了输入链路外的所有其他链路发送数据，之后每个相邻路由器接着向所有相邻路由器发送数据("BFS") - 适用于较大规模的网络：仅在链路状态发生变化时发送洪泛信息，不会产生很大的通信量
- 收敛速度快：当链路状态发生变化时，通过洪泛方式告知本AS中的其它节点

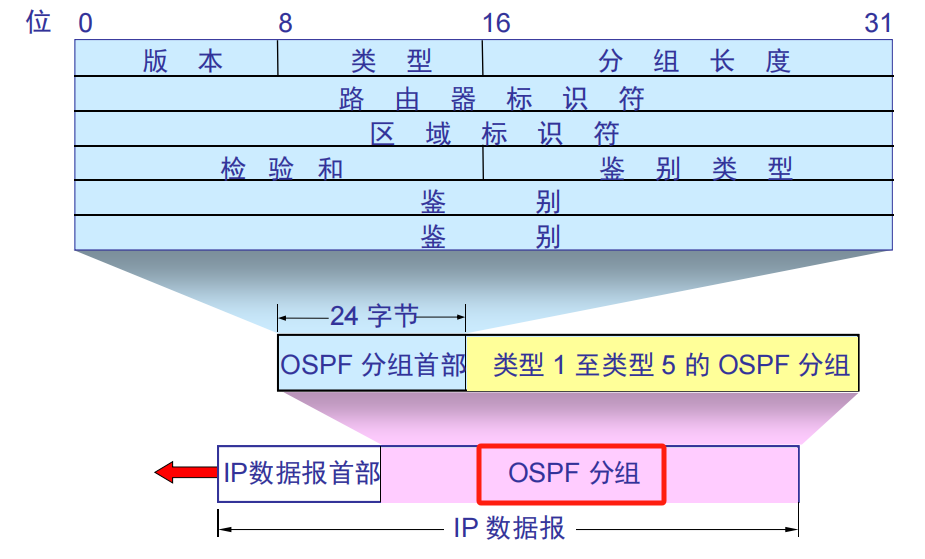

OSPF类型：Hello确定可达性，其余类型用于达到数据库的同步
- 问候(Hello)分组：用来发现和维持邻站可达性
- 数据库描述(DD)分组：向邻站给出自己的链路状态数据库中所有链路状态项目的摘要
- 链路状态请求(LSR)分组：向对方请求某些链路状态项目的详细信息
- 链路状态更新(LSU)分组：用洪泛法对全网络更新链路状态
- 链路状态确认(LSA)分组：对链路更新分组(LSU)的确认

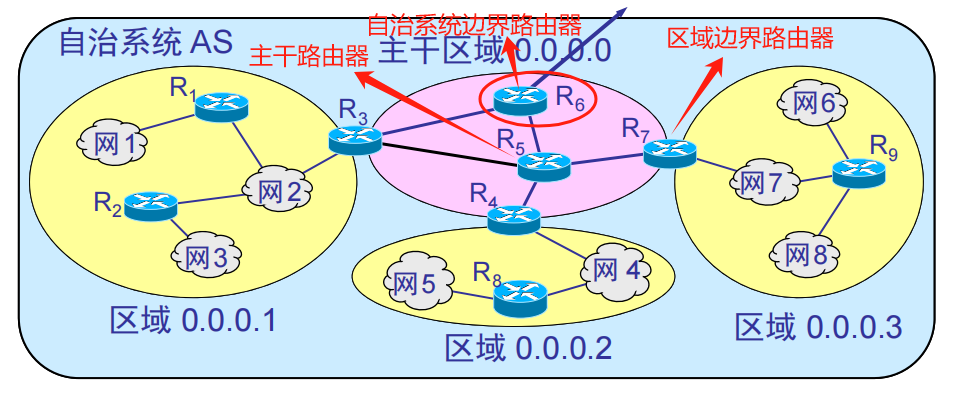

划分区域：OSPF将一个AS进一步划分为若干个区域，便于管理大规模网络
优势：将洪泛范围限制在一个区域而不是整个自治系统，减少整个网络上的通信量
层次结构的区域划分：每个区域拥有一个32位的区域标识符（用点分十进制表示）；主干区域用于连通其它下层区域
注意：一个区域内的路由器只知道本区域内的完整网络拓扑，不知道其它区域的网络拓扑
外部网关路由协议 BGP：不同AS路由器之间交换路由信息的协议
BGP发言人：每个AS至少要选择一个路由器作为BGP speaker，与其它AS的BGP speaker交路由换信息
- 连接方式 与 选择条件：通过一个共享网络连接、一般选自AS边界路由器（也可以不是）
- 通信条件：路由信息交换由TCP协议进行，在TCP连接上交换BGP报文建立BGP会话
注意：BGP发言人除了运行BGP协议外，还要运行AS内部网关路由协议（RIP or OSPF）
信息交换 与 路由生成
- 信息交换：交换网络可达性信息，即要到达某个网络所经过的一系列AS（路径向量）
- 路由生成：BGP发言人交换了网络可达性信息后，根据策略找到到达各AS的较好的路由
BGP-4报文：包括以下4种
- OPEN报文：与相邻的另一个BGP发言人建立联系
- UPDATE报文：发送某一路由信息 + 列出要撤销的多条路由，路由信息变化时发送
- KEEPALIVE报文：确认打开报文(OPEN) + 周期性证实邻站关系
- NOTIFICATION报文：传送检验到的差错
BGP协议的特点：
- 交换路由信息的节点数量级 约等于 AS个数，大大少于所有AS中的网络数
- 各AS中的BGP发言人数量很少，使AS之间的路由选择不至于过于复杂
- BGP支持CIDR，故BGP路由表中包括目的网络前缀 + 下一跳路由器
- BGP刚开始运行时，邻站交换完整的BGP路由表；之后只在发生变化时更新，有利于节省网络带宽 + 减少处理开销
路由器：具有多个输入/输出端口的专用计算机，任务是转发分组
路由器组成：路由选择（控制层面，根据路由选择协议构建路由表）+ 分组转发（数据层面，交换结构 + 一组输入/输出端口）
分组转发：
- 报文转发速率影响因素：输入/输出端口性能 + 交换机构的性能
- 衡量路由器性能的指标：packet per second，简写为pps

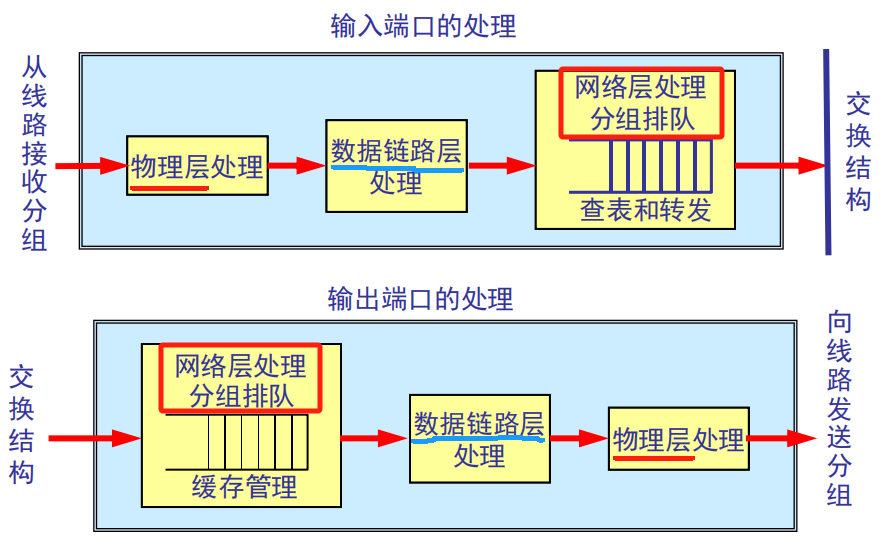

输入和输出端口处理：
注意：在端口队列中排队会产生时延；分组处理速率 < 分组进队速率 会导致丢包（无队列存储空间）
网络的控制平面与数据平面
- 控制平面：生成路由表 + 转发表；数据平面：进行分组的快速转发
- 软件定义网络SDN：
- 控制层面：
- SDN控制器：维护准确的网络状态信息 + 为运行在控制平面的网络控制应用程序提供这些状态信息
- 网络控制应用程序：根据SDN控制器提供的方法，监视、编程、控制下方的网络设备
- 数据层面：根据转发表进行数据转发
- 特点：
- 控制平面与数据平面分离：控制器负责计算转发表，路由器仅实现转发
- 网络控制远离数据层面的网络交换机：由软件实现控制层面，包含 SDN控制器 + 若干网络控制应用程序
- 可编程的网络：利用控制层面的网络控制应用程序，使网络成为可编程的
- 优势：可以灵活快速地控制路由 / 转发策略；适用于路由策略变化频繁的网络
- 控制层面：
六、IP组播
- 组播（多播）：用于实现一点对多点的数据传输
- 优势：可大大减少网络流量，应用于网络视频服务
- 组播数据报：使用D类IP地址(1110...)，每个D类地址标志一个多播组，其IP首部协议字段是2，表示使用IGMP协议
注意：多播地址只能用于目的地址，不能用于源地址；多播数据报不产生ICMP差错报文 - 组播类别：包含以下2种
- 在局域网中的硬件组播：将MAC地址中特定地址段作为组播地址，并与IP组播地址形成对应关系
- 在Internet中的组播：
- 需要组播路由器
- 主机通过IGMP协议与组播路由器通信，加入 or 退出某个组播组
- 组播路由器之间通过组播路由协议实现组播数据报的传输
七、NAT 与 VPN
网络地址转换 NAT：
- 专用地址：只能用于机构内部的保留地址，Internet中的路由器不转发目的地址为专用地址的包 注意：专用地址可减少IP地址空间的占用，提高安全性
- 网络地址转换：当内部网络使用专用地址时，与Internet通信需要经过NAT路由器，实现外网数据包向内网地址的转换
虚拟专用网 VPN：涉及隧道、加密、身份认证等技术
多个企业 or 机构的内部网络间互连实现方法：
- 租用专用网络，形成专用网，成本高昂
- 基于公用网路，形成虚拟专用网VPN
基于Internet建立VPN的两种情形：
- 内部网络间通过Internet互连
- 远程用户访问某内部网络（remote access VPN）
典型的VPN实现技术：IPSec(工作在网络层) or SSL(Web浏览器内置支持)
VPN架构：使用隧道技术，效果好像在本部门的专用网上传输
